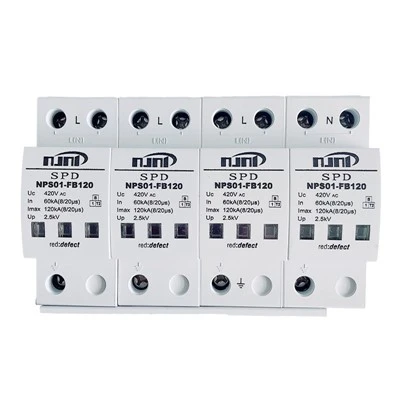

NPS01-F120 AC 3+1P সার্জ প্রোটেক্টিভ ডিভাইস

ফ্ল্যাগশিপ 3+1 আর্কিটেকচার ফর ক্রিটিক্যাল থ্রি-ফেজ ফোর-ওয়্যার সিস্টেম



পণ্য ওভারভিউ

NPS01-F120 AC 3+1P সার্জ প্রোটেক্টিভ ডিভাইস হল একটি ফ্ল্যাগশিপ টাইপ 2 (ক্লাস II) সার্জ সুরক্ষা ডিভাইস যা ক্রিটিক্যাল থ্রি-ফেজ ফোর-তারের পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি EN/IEC 61643-11 এবং GB/T 18802.11 মান মেনে চলে এবং টাইপ 2/ক্লাস II প্রয়োজনীয়তাগুলির জন্য প্রত্যয়িত। পণ্যটিতে ক্লাসিক 3+1 সুরক্ষা আর্কিটেকচার রয়েছে – তিনটি{-ফেজ ফ্ল্যাগশিপ-গ্রেড ভেরিস্টার একটি নিরপেক্ষ-লাইন ডেডিকেটেড স্পার্ক গ্যাপের সাথে একত্রিত, প্রতিটি ফেজ 60kA (8/20μs) এর মধ্যে একটি নামমাত্র স্রাব কারেন্ট প্রদান করে এবং সর্বাধিক I.20kA সর্বাধিক স্রাব করে। এই কনফিগারেশনটি মূলধারার টিএন-এস এবং টিটি থ্রি-ফেজ ফোর-ওয়্যার আর্থিং কনফিগারেশনের সাথে চরম ঢেউ এক্সপোজারের সুরক্ষা প্রয়োজনীয়তার সাথে পুরোপুরি মেলে। 144 মিমি চার-মেরু প্রস্থ মান 35 মিমি ডিআইএন রেল মাউন্টিং ফিট করে, Uc 275V থেকে 440V (NPE মোড 255V) কভার করে। এটি প্রধান বাণিজ্যিক ভবন, ডেটা সেন্টার, যোগাযোগ কেন্দ্র এবং শিল্প প্রধান বিতরণ প্যানেলে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য সর্বোচ্চ স্তরের গৌণ সুরক্ষা প্রয়োজন।

প্রতিটি ফেজ সার্কিট একটি ফ্ল্যাগশিপ-গ্রেড অতিরিক্ত-বড় ব্যাস উচ্চ-এনার্জি জিঙ্ক অক্সাইড ভেরিস্টর চিপ ব্যবহার করে যার সাথে দ্রুত প্রতিক্রিয়া এবং দ্রুত বর্ধিত কারেন্ট স্রাবের জন্য কম অবশিষ্ট ভোল্টেজ। নিরপেক্ষ-থেকে-আর্থ সার্কিট একটি ডেডিকেটেড উচ্চ-ক্ষমতার গ্যাস ডিসচার্জ গ্যাপ মডিউল নিযুক্ত করে, যা স্বাভাবিক অবস্থায় শূন্য লিকেজ কারেন্ট এবং শূন্য বিদ্যুৎ খরচের সাথে কাজ করে – দীর্ঘ- টার্ম লেক কারেন্টের কারণে সৃষ্ট নিরপেক্ষ লাইন ড্রিফট এবং সিস্টেমের হস্তক্ষেপের সমস্যাগুলি সম্পূর্ণভাবে দূর করে। পর্যায় এবং নিরপেক্ষ সুরক্ষা উপাদানগুলি অবিকল শক্তি-সমন্বিত, কোনো ফলো কারেন্ট এবং কোনো সুরক্ষা মৃত অঞ্চল নেই। মডুলার স্বাধীন ট্রিপ ডিজাইন প্রতিটি মেরুকে তার নিজস্ব তাপ সংযোগ বিচ্ছিন্নকারী এবং লাল/সবুজ অবস্থা নির্দেশক উইন্ডো দেয়। একক-মেরু ব্যর্থতা অন্য খুঁটিগুলিকে প্রভাবিত না করে স্বয়ংক্রিয় বিচ্ছিন্নতাকে ট্রিগার করে, ত্রুটির অবস্থানকে দ্রুত এবং স্বজ্ঞাত করে তোলে। পরিবাহী বাসবার টিন প্রলেপ সহ উচ্চ-বিশুদ্ধতা তামা দিয়ে তৈরি, কম যোগাযোগ প্রতিরোধ এবং উচ্চ ঢেউ বর্তমান ক্ষমতা নিশ্চিত করে। IP20 রেটিং সহ UL94V-0 লাল থার্মোপ্লাস্টিক হাউজিং নির্ভরযোগ্য নিরোধক নিরাপত্তা প্রদান করে।

এই সিরিজটি একটি ফেজ-মোড ভোল্টেজ সুরক্ষা স্তর 2.0kV পর্যন্ত কম, একটি ফেজ-মোড প্রতিক্রিয়া সময় 25ns এর কম বা সমান এবং একটি N-PE মোড প্রতিক্রিয়া সময় 100ns এর কম বা সমান, চমৎকার অবশিষ্ট ভোল্টেজ নিয়ন্ত্রণ এবং উচ্চ সুরক্ষা নির্ভুলতা প্রদান করে। একটি 200A gG ব্যাক-আপ ফিউজ সুপারিশ করা হয় আপস্ট্রিম এবং ডাউনস্ট্রিম সুরক্ষা পর্যায়ের মধ্যে সর্বোত্তম নির্বাচনী সমন্বয় অর্জনের জন্য, বজ্রপাতের সময় আপস্ট্রিম ব্রেকারগুলির উপদ্রব ট্রিপিং প্রতিরোধ করে। রিমোট সিগন্যালিং (AC 250V/0.5A) এর জন্য একটি ঐচ্ছিক সাধারণত খোলা/সাধারণত বন্ধ ভাসমান পরিবর্তনের যোগাযোগ উপলব্ধ, যা দূরবর্তী কেন্দ্রীভূত স্থিতি পর্যবেক্ষণের জন্য অটোমেশন বা মনিটরিং সিস্টেম নির্মাণের সংযোগ সমর্থন করে। ডিভাইসটি -40 ডিগ্রি থেকে +80 ডিগ্রি এবং 5% থেকে 95% আর্দ্রতার মধ্যে কাজ করে এবং 4mm² থেকে 35mm² পর্যন্ত কন্ডাক্টরকে মিটমাট করে। 35 মিমি ডিআইএন রেল দ্রুত মাউন্ট করার সাথে, এটি ফ্ল্যাগশিপ-লেভেল সেকেন্ডারি সার্জ সুরক্ষার জন্য চূড়ান্ত সমাধান-প্রধান তিনটি ফেজ ফোর-ওয়্যার ডিস্ট্রিবিউশন সিস্টেমে।

ভিতরের বাক্সের মাত্রা (L*W*H):11.3*10.1*7.7, 15.11*10.1*7.7
বাইরের বাক্সের মাত্রা (L*W*H): 32.5*27.5*27.5
